Engineered for precision
Built for productivity

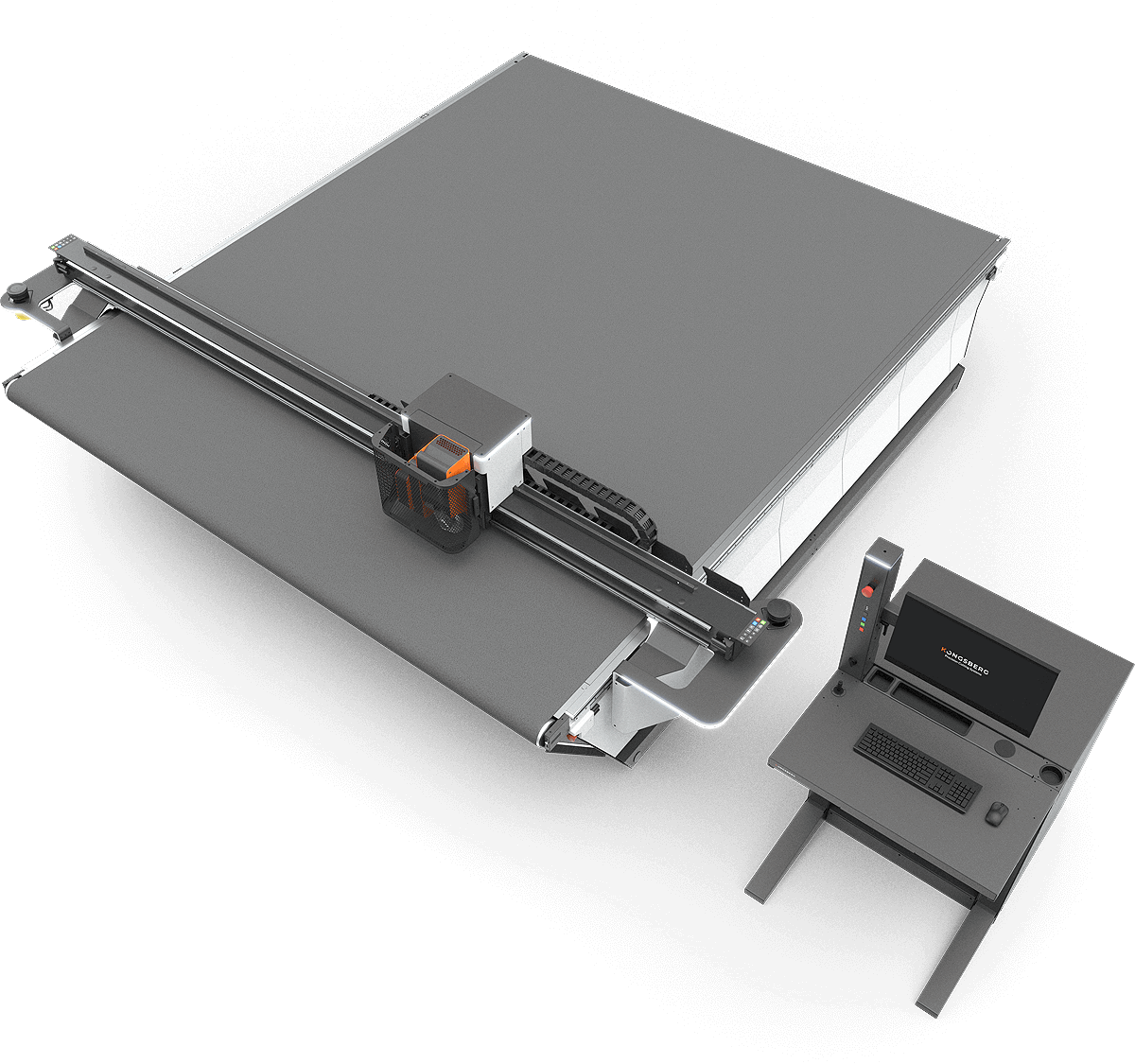

Kongsberg Ultimate は、段ボールやディスプレイ生産に特化して設計された、まったく新しいデジタルカッティングテーブルです。 連続的に大量生産を行う段ボールパッケージ・ディスプレイ製作会社が直面する課題に対処する、技術革新を達成しました。
Unmatched acceleration
and optimum safety
Kongsberg Ultimate は、段ボールおよびディスプレイ製造現場のゲームチェンジャーです。
専門的に設計されたテーブル構造は、比類のないカット速度とジョブ速度で精密なカット処理を実行します。
最大2.7Gの加速度と165m/minを超えるカット速度を誇ります。
Kongsberg Ultimateには、生産を妨げることなくオペレーターの安全を優先する近接駆動の安全機能である SmartZone™ 装備されています。 製造工程におけるデットタイムになる部分を極力抑えたテーブル設計を行い、マシンの稼働時間を最大化しました。
Growing profits
利益の最大化
切削、加速、ジョブ速度、Kongsberg Ultimate は、非の打ちどころのないカット品質で比類のない生産性をもたらします。
Premium cutting results
プレミアムな加工精度
Kongsberg Ultimateには、要求の厳しい材料でも非常に正確な処理結果を保証するための機能が搭載されています。
Quicker ROI
高い投資効率
Kongsberg Ultimate の設計と構造により、最小限のメンテナンスで最大の稼働時間が保証されます。
Guaranteed workplace safety
高い安全性
Kongsberg SmartZone™ は、革新的な近接検出システムです。安全性と生産効率性を兼ね備えた仕様となっています。
Efficient production
効率的な生産
Kongsberg Ultimate は、すべてのオペレーターに比類のないシームレスな体験を提供するように設計されています。直感的なiPC 3.0インターフェースは、簡単にアクセスできるボタンで補完され、すべてのオペレータータスクを簡素化します。
Sustainable
持続可能性
将来を見越して機能追加もモジュール単位で後付け可能な設計となっているので、変動の多いビジネスニーズにも適応できます。
00:00 /01:20

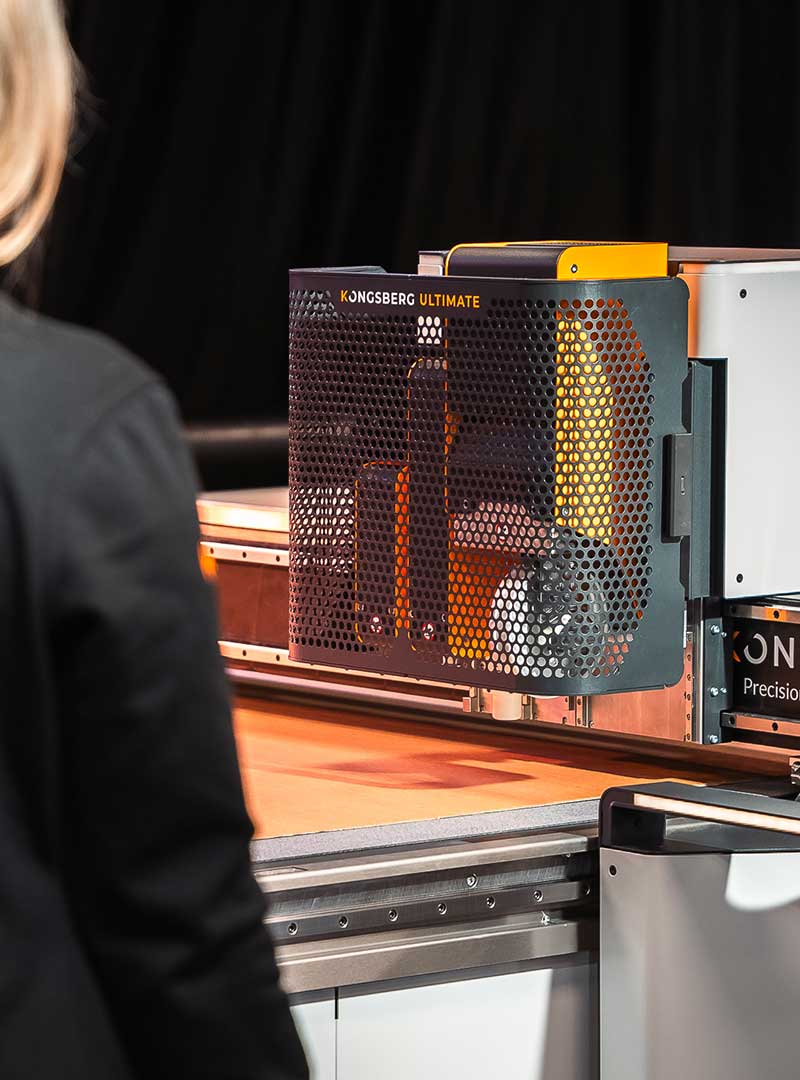

コルゲート専用のツールを搭載
Kongsberg Ultimateは、段ボールやディスプレイジョブの連続生産を保証するように構成されています。折り目付け、切断、ミーリング専用のツールボックスがあるため、ツール交換のために生産を中断する必要はありません。

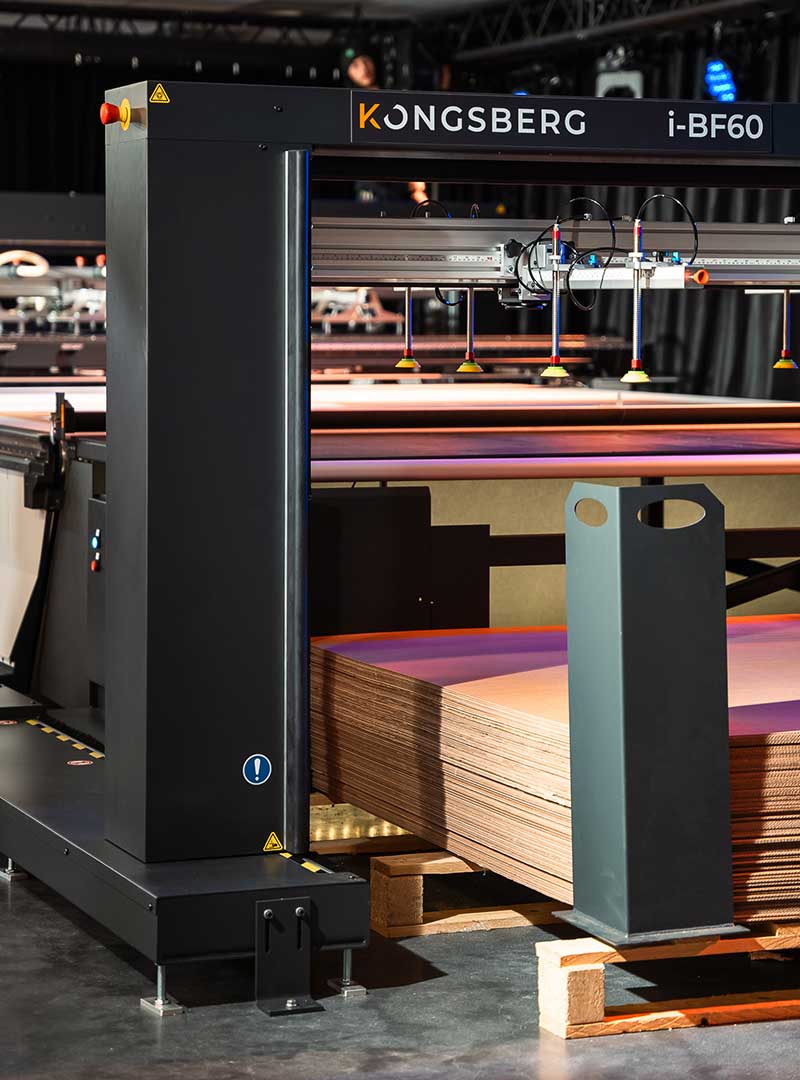

ビジネスと一緒にマシンもアップグレード
様々な機能をモジュール式で、手動からフィーダー&スタッカーによる半自動、ロボットマテリアルハンドラーによる自動生産の頂点まで、お客様のニーズに合わせて拡張できます。

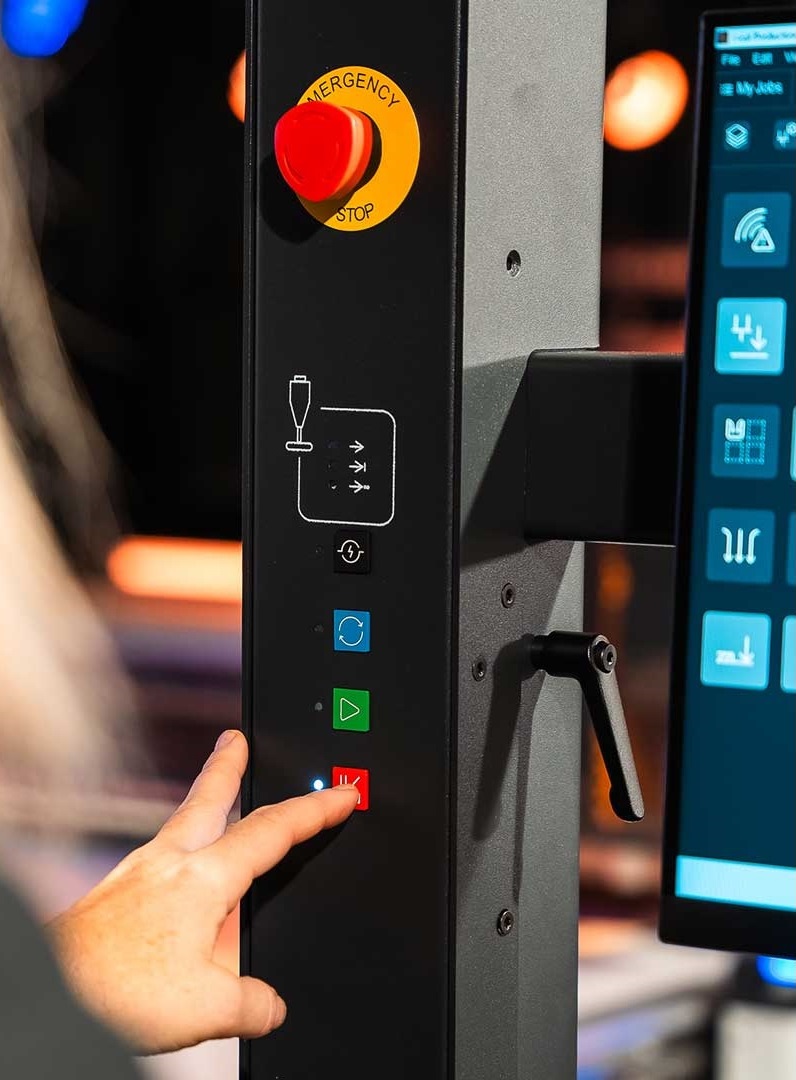

進化したオペレーション機能
Kongsberg Ultimateに付属するワークステーションも新開発されたものになっており、操作性の向上と使用者に合わせた調整も簡単に行える仕様となっています。
Technical specifications
機械スペック表
| |
24 | 44 | 64 | 66 |
| ワークエリア | 1680 x 3200 mm 66 x 126 in. |
2210 x 3200 mm 87 x 126 in. |
3210 x 3200 mm 126.4 x 126 in. |
3210 x 4800 mm 126.4 x 189 in. |
| マルチゾーン使用時のワークエリア | 1680 x 1450 mm 66 x 57 in. |
2210 x 1450 mm* 87 x 57 in.* |
3210 x 1600 mm 126.4 x 63 in. |
3210 x 2210 mm 126.4 x 87 in. |
| 最大加工資材サイズ | 1780 x 3920 mm 70 x 154.3 in. |
2310 x 3920 mm 90.9 x 154.3 in. |
3330 x 3920 mm 131 x 154.3 in. |
3330 x 5520 mm 131 x 217.3 in. |
| 最大加工資材サイズ ※コンベア使用時 | 1680 mm 66 in. |
2210 mm 87 in. |
3210 mm 126.4 in. |
3210 mm 126.4 in. |
| 最大資材厚 | 30 mm 1.18 in. |
|||
| トラバースクリアランス（マットなし） | 50 mm 1.97 in. |
|||
| フィーダー＆スタッカー同時加工モード |
- |
- |
3200 x 1600 mm 126 x 63 in. |
3200 x 2200 mm 126 x 86.6 in. |
| フィーダー＆スタッカー連続加工モード |
- |
- |
3200 x 2200 mm 126 x 86.6 in. |
3200 x 2200 mm 126 x 86.6 in. |
| 機械サイズ ワークステーションを除く | 2880 x 3980 mm 113.4 x 156.7 in. |
3410 x 3980 mm 134.3 x 156.7 in. |
4430 x 3980 mm 174.4 x 156.7 in. |
4430 x 5580 mm 174.4 x 156.7 in. |
| テーブルトップの高さ | 1415 (875) mm 55.7 (34.5) in. |
|||
| バキュームゾーン | 8 |
|||
| ワークステーションサイズ | 900 x 804 mm 35.4 x 31.7 in. |
| ワークステーション高さ ワークトップ | 1704 (940-1040) mm 67 (37-41) in. |
| 最高カット速度（直線カット時） | 167.5 m/min (2.8 m/sec) 110 IPS |
|||
| 最大加速度 | 27 m/s2 - 1059 in/s2 2.74G |
26 m/s2 – 1023 in/s2 2.65G |
24.5 m/s2 – 965 in/s2 2.5G |
24.5 m/s2 – 965 in/s2 2.5G |
| 最大速度 ツール装着時 | ヘビードューティーツール: 15 m/min - 0.25 m/sec - 9.8 IPS ファストツール: 45 m/min - 0.75 m/sec - 29.5 IPS |
|||
| 最大加速度 ツール装着時 | ヘビードューティーツール: 8 m/s2 - 315 in/s2 - 0.8G ファストツール: 22 m/s2 - 866 in/s2 - 2.22G |
|||
* Ultimate 44 用のオプションの等角ゾーン テーブルトップ: 2210 x 1600 mm (87 x 126 in)
